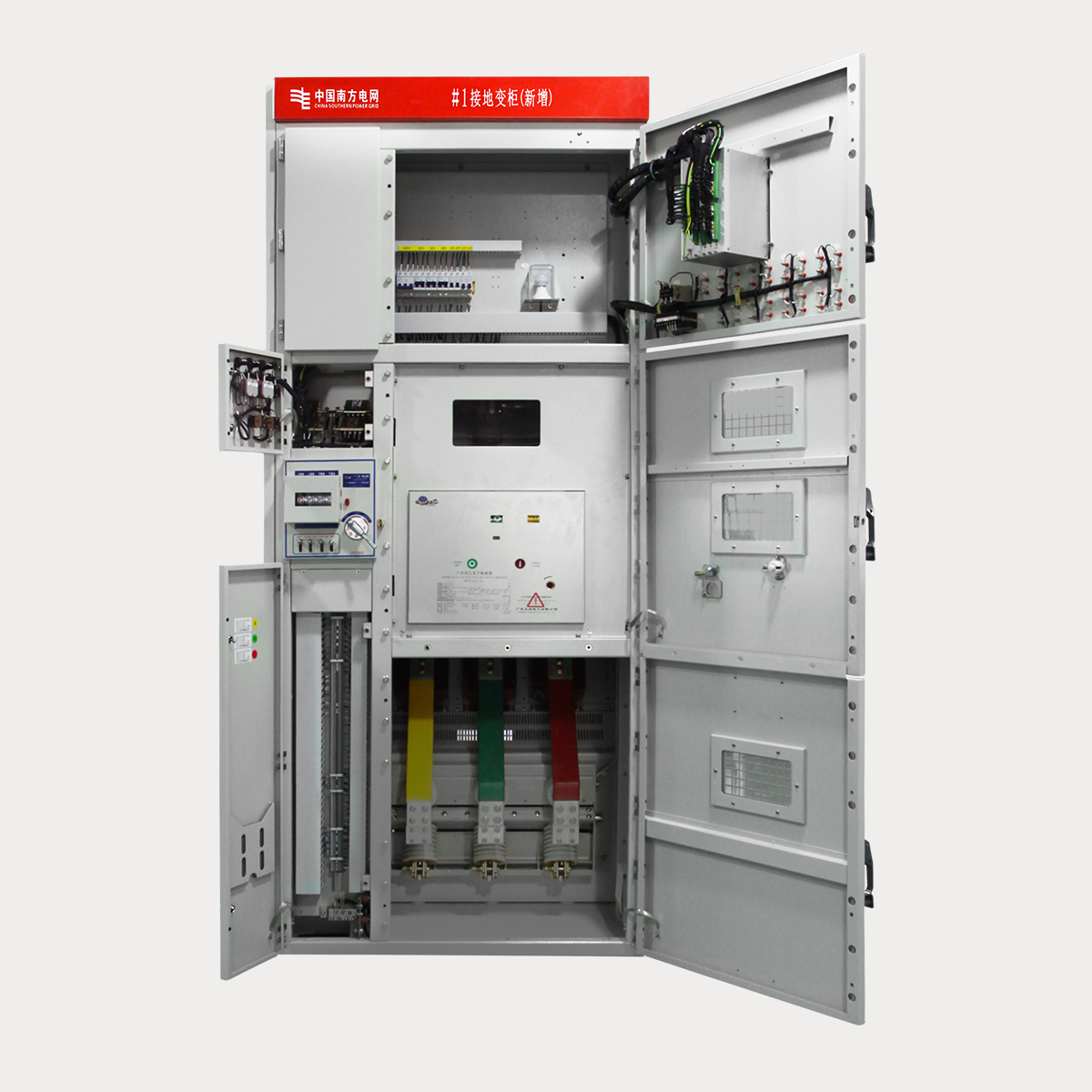

XGN2B-12 箱型固定式互换金属封关开关设备

XGN2B-12(Z)型箱式互换金属封关开关设备，系三订互换50Hz的高压成套开关设备，作为10kV系统接管和分配电能及对电路实现节造
；ぶ，是广东“赢多多”的特色产品，宽泛用于大中型发电厂、110kV～500kV变电站、配电幼区和高层构筑等电力用户，曾荣获"广东省优良新产品奖"。新一代产品切合用户最新要求，拥有金属距离式开关设备的特点。该设备柜内配用VS1等真空断路器，并已按新尺度、最严格要求通过了全套型式试验。通过了31.5kA/0.5s的内部故障电弧试验，在柜体尺寸不变前提下通过1.1倍额定电流温升试验，实现了低温升、高强度、耐燃弧、高海拔、智能化的沉要技术创新。产品质量安全、不变，深受宽大用户的信任融洽评。

◇ 开关柜结构、机能及特点 ◇

柜体为金属封关组装固定式结构，结构强度达到了IAC级的使用要求。典型规划柜内设有相对独立的断路器室、母线室、电缆室、仪表室，室与室之间及柜与柜之间用接地的金属钢板隔开，可保障运行安全。断路器室、母线室设有独立的泄压通路，柜内产生故障电弧时，燃弧气体味从柜顶泄压排出？毓裼涤忻缆康米　⒐忠斓姆牢蠡盗爸茫杭础霸し牢蠓帧⑽蠛隙下菲鳌薄ⅰ霸し来汉煞趾细敉牙牍亍薄ⅰ霸し来拥乜(或接地线)送电”、“预防带电合接地开关(或挂接地线)”、“预防误入带电距离”等"五防"职能
；亦可凭据用户的具体要求，实现机械和电气双沉关锁及联锁职能，以预防电气误操作变乱的产生。电缆室施工和守护方便，可联接多根电缆？毓裆栌忻缆康米〉慕拥叵低，所有一次电器的金属框架均用铜排与接地母排靠得住衔接，可确保接地的陆续性及运行和检建时的安全。

正常使用前提

海拔高度：不超过1000 m ，高原型不超过2000 m
；

环境温度：上限＋40℃，下限－10℃ （允许在－30℃时储运）
；

相对湿度：日均匀不大于95% ，月均匀不大于90%
；

地震烈度：不超过8度
；

装置场所：没有火警、爆炸危险、严沉污秽、化学侵蚀及剧烈震荡。

注：凡超出上述要求领域的，应与造作厂协商确定。
